液体涡轮流量计

回上一个页面
描述

描述

液体涡轮流量计 0517-83308084,13196960992邱经理

产品特殊,需要了解工作环境,拍前请咨询。

由于定制产品,非质量问题不支持7天退换货,购买前请看清楚。



因地区差别拍下后改运费

我们的优势:

  1. 对本厂产品长期提供技术支持和技术服务。
  2. 对产品质量实行三包,质保期为一年
  3. 免费对用户的工程技术人员就产品的使用,维护及一般故障处理等方面进行培训。
  4. 指导安装调试。
  5. 定期对用户进行回访和技术交流。
  6. 优先对项目的用户提供产品和技术支持。一、流量计简介:
    TK-LWGY型液体涡轮流量计具有结构简单、轻巧、精度高、复现性好、反应灵敏,安装维护使用方便等特点的新涡轮流量计,广泛用于测量封闭管道中与不锈钢1Cr18Ni9Ti、2Cr13及刚玉Al2O3、硬质合金不起腐蚀作用,且无纤维、颗粒等杂质,工作温度下运动粘度小于 5×10-6m2/s的液体,对于运动粘度大于5×10-6m2/s的液体,可对流量计进行实液标定后使用。若与具有特殊功能的显示仪表配套,还可以进行 A定量控制、超量报警等,是流量计量和节能的理想仪表。
    该类涡轮流量产品本身具备现场显示功能,也可将流量信号以脉冲的形式远传输出。仪表价格低廉,集成度高,体积小巧,特别适用于与二次显示仪、PLC、DCS等计算机控制系统配合使用。
    二、液体涡轮流量计特点
    1.精度,一般可达±1%R、±0.5%R,高精度型可达±0.2%R;
    2.重复性好,短期重复性可达0.05%~0.2%,正是由于具有良好的重复性,如经常校准或在线校准可得到高测量精度,在贸易结算中是优先选用的流量计;
    3.输出脉冲频率信号,适于总量计量及与计算机连接,无零点漂移,抗干扰能力强;
    4.可获得很高的频率信号(3-4kHz),信号分辨力强;
    5.范围度宽,中大口径可达1:20,小口径为1:10;
    6.结构紧凑轻巧,安装维护方便,流通能力大;
    7.适用高压测量,仪表表体上不必开孔,易制成高压型仪表;
    8.专用型传感器类型多,可根据用户特殊需要设计为各类专用型传感器,例如低温型、双向型、井下型、混砂专用型等;
    9.可制成插入型,适用于大口径测量,压力损失小,价格低,可不断流取出,安装维护方便。

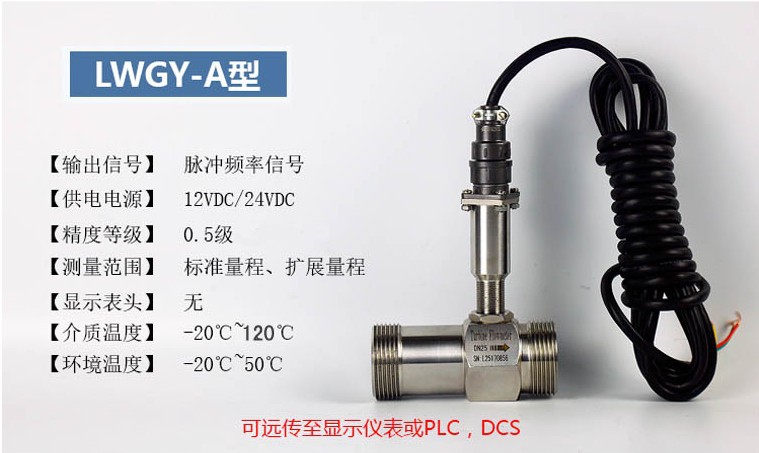

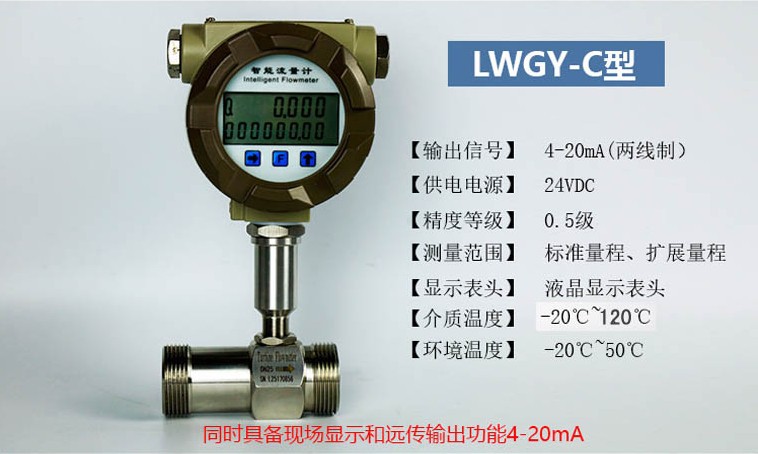

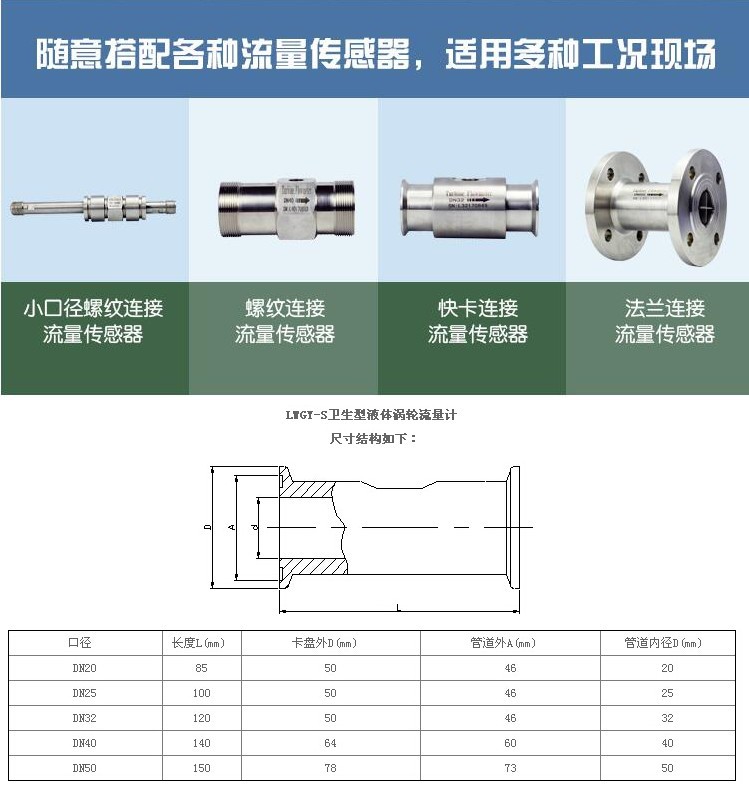

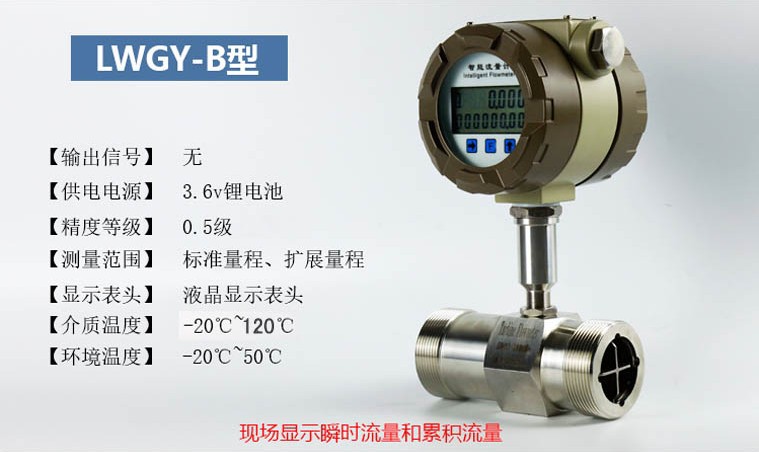

    三、液体涡轮流量计分类

    undefined

    undefined

    undefined

    undefined
    undefined

    四、液体涡轮流量计基本参数与技术性能
    1.技术性能:表1

    仪表口径及连接方式
    4、61015202532、40采用螺纹连接
    (15、20253240506580100125150、200采用法兰连接
    精度等级
    ±1%R、±0.5%R
    量程比
    1:10;1:15;1:20
    仪表材质
    304不锈钢、316(L)不锈钢等
    被测介质温度(℃)
    -20~+120℃
    环境条件
    温度-10~+55℃,相对湿度5%90%,大气压力86~106Kpa
    输出信号
    脉冲频率信号,低电平≤0.8V 高电平≥8V
    供电电源
    +12VDC 、+24VDC(可选)
    信号传输线
    STVPV3×0.3(三线制)
    传输距离
    ≤1000m
    信号线接口
    豪斯曼接头
    材质
    不锈钢
    防护等级
    IP65
    2.测量范围及工作压力:表2

    仪表口径(mm)
    正常流量范围(m3/h)
    扩展流量范围(m3/h)
    常规耐受压力(MPa)
    特制耐压等级(MPa)(法兰连接方式)
    DN 4
    0.04~0.25
    0.04~0.4
    6.3
    12、16、25
    DN 6
    0.1~0.6
    0.06~0.6
    6.3
    12、16、25
    DN 10
    0.2~1.2
    0.15~1.5
    6.3
    12、16、25
    DN 15
    0.6~6
    0.4~8
    6.3、2.5(法兰)
    4.0、6.31216、25
    DN 20
    0.8~8
    0.45~9
    6.3、2.5(法兰)
    4.0、6.31216、25
    DN 25
    1~10
    0.5~10
    6.3、2.5(法兰)
    4.0、6.31216、25
    DN 32
    1.5~15
    0.8~15
    6.3、2.5(法兰)
    4.0、6.31216、25
    DN 40
    2~20
    1~20
    6.3、2.5(法兰)
    4.0、6.31216、25
    DN 50
    4~40
    2~40
    2.5
    4.0、6.31216、25
    DN 65
    7~70
    4~70
    2.5
    4.0、6.31216、25
    DN 80
    10~100
    5~100
    2.5
    4.0、6.31216、25
    DN 100
    20~200
    10~200
    2.5
    4.0、6.31216、25
    DN 125
    25~250
    13~250
    1.6
    2.5、4.06.312、16
    DN 150
    30~300
    15~300
    1.6
    2.5、4.06.312、16
    DN 2, 00
    80~800
    40~800
    1.6
    2.5、4.06.312、16

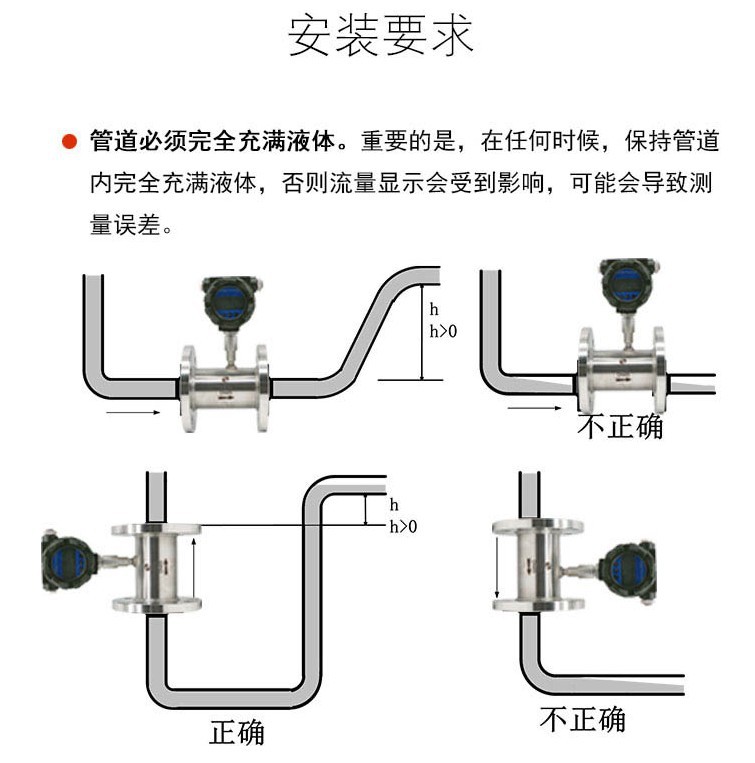

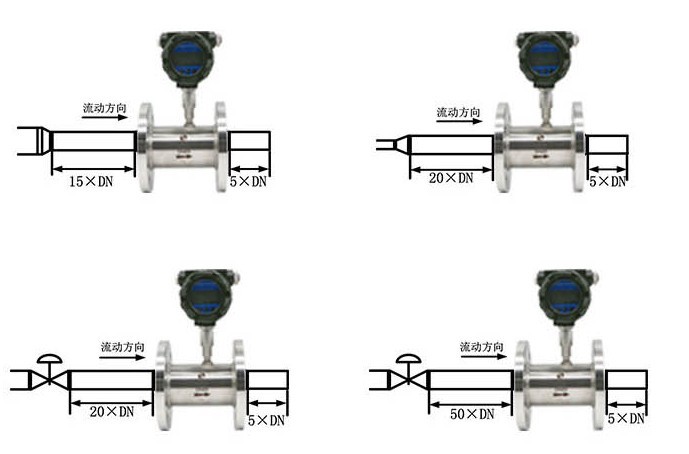

    五、液体涡轮流量计安装要求:


    undefined

    undefined

    undefined84
