旋进旋涡气体流量计

回上一个页面
描述

描述

undefined

旋进旋涡气体流量计有以下特点:

1、双供电(锂电池、24v);

2、带温压补偿(温度和压力补偿);

3、现场液晶显示;

产品报价含运费,如需开13%增值税发票请加价13%

工矿产品一般按订单生产,亲付款后,下单到生产车间,产品做好后还需要标定调试,检验合格无误后安排发货,周期一般3天左右,逢周末顺延。

旋进旋涡气体流量计精度等级为1.5%、1.0%

timg (24)

timg (18)

timg (15)

旋进旋涡气体流量计产品主要特点

1.无机械可动部件,不易腐蚀;
2. 采用16位电脑芯片,集成度高,体积小,性能好;
3.流量计集流量探头、微处理器、压力、温度传感器于一体, 采取内置式组合,使结构更加紧凑,可直接测量流体的流量、压力和温度,并自动实时跟踪补偿和压缩因子修正;
4.采用双检测技术;
5.采用抗震技术;

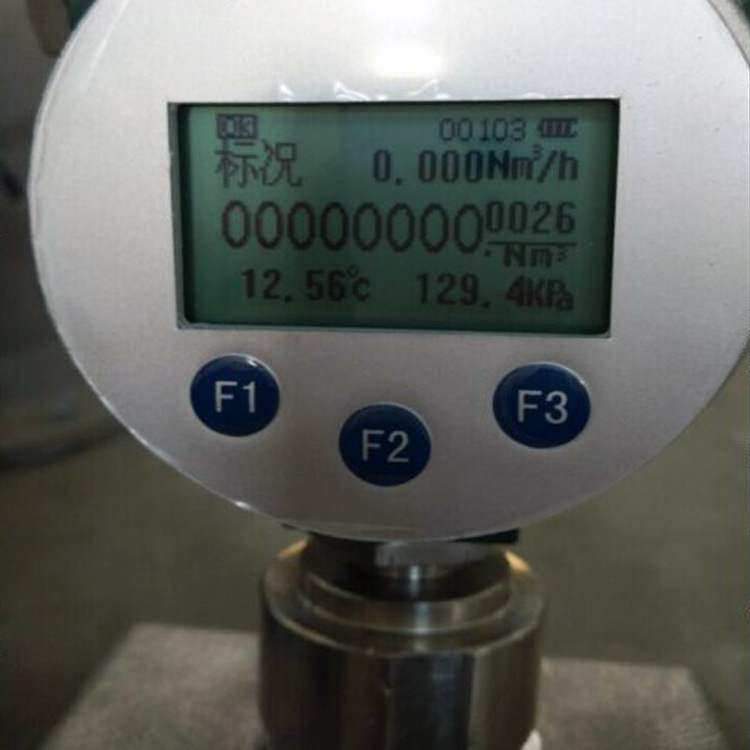

6.采用汉字点阵显示屏,显示位数多,读数直观方便,可直接显示工作状态下的体积流量、标准状态下的体积流量、总量,以及介质压力、温度等参数;
7.采用EEPROM技术,参数设置方便,可保存长达一年的历史数据;
8. 转换器可输出频率脉冲、4~20mA模拟信号,并具有RS485接口,可与微机联网,传输距离可达1.2km;
9.多物理量参数报警输出,可由用户选其中之一;
10.流量计表头可360度旋转,安装使用简便;
11.配合本公司的FM型数据采集器,可通过因特网或者电话网络进行远程数据传输
12.压力、温度信号为传感器输入方式,互换性强;

13. 整机功耗低,可用内电池供电,也可外接电源。

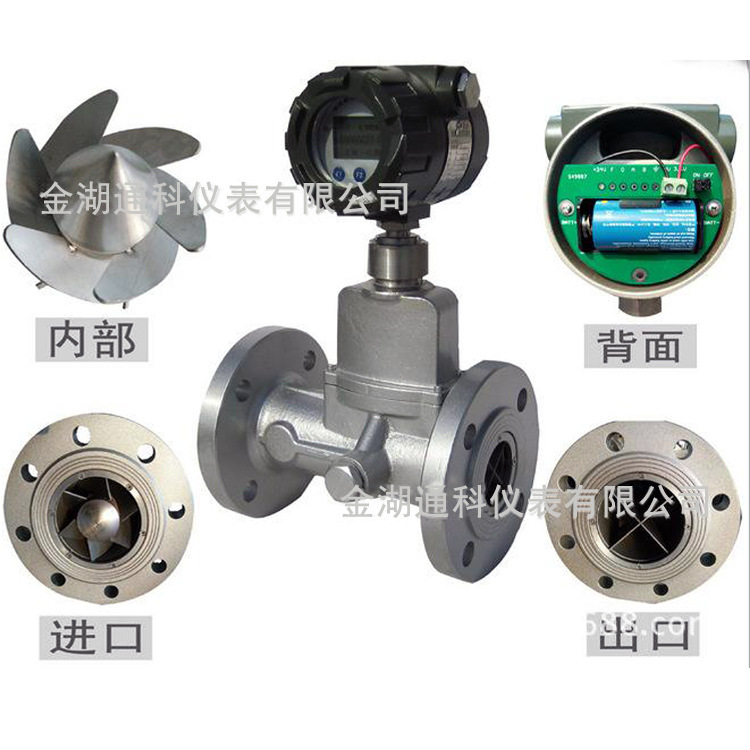

旋进旋涡气体流量计
1.旋涡发生体
用铝合金制成,具有一定角度的螺旋叶片,它固定在壳体收缩段前部,强迫流体产生强烈的漩涡流。
2. 壳体
本身带有法兰,并有一定形状的流体通道,根据不同的工作压力,壳体材料可采用铸铝合金或不锈钢。
3. 流量计积算仪
由温度、压力检测模拟通道、流量检测数字通道以及微处理单元、液晶驱动电路和其它辅助电路组成,并配有外输信号接口。

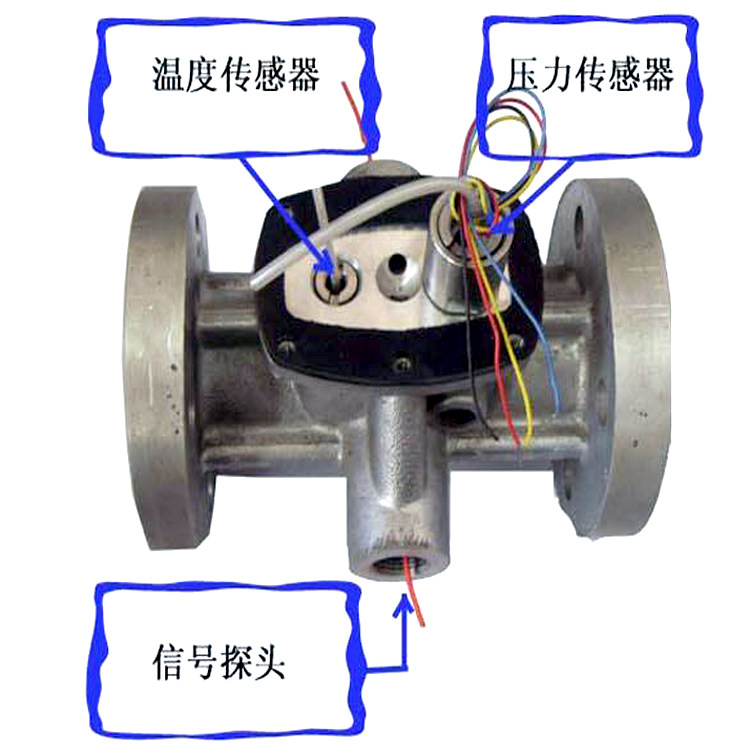

4. 温度传感器
以Pt100铂电阻为温度元件,在一定温度范围内,其电阻值与温度成对应关系。
5. 压力传感器
以压阻式扩散硅桥路其桥臂电阻在外界压力作用下会发生预期变化,因此在一定激励电流作用下,其两个输出端的电位差与外界压力成正比。
6. 压电晶体传感器
安装在靠近壳体扩张段的喉部,可检测出漩涡进动的频率信号。
7. 消旋器
固定在壳体出口段,其作用是消除旋涡流,以减小对下游仪表性能的影响。
timg (7)

timg (20)

旋进旋涡气体流量计安装要求
流量计应有可靠的接地,接地不应与强电系统的保护接地共用。
现场测试电源时,不允许使用交流电源接地。
在任何情况下,用户不得自行更改电路、元器件。
必须先切断外接电源再打开转换器盖子。

旋进旋涡流量计产品选型

代号 口径 流量范围m3/h
TK-LUX-25 DN25 2.5~30
TK-LUX-32 DN32 4.5~60
TK-LUX-50 DN50 10~150
TK-LUX-80 DN80 28~400
TK-LUX-100 DN100 50~800
TK-LUX-150 DN150 150~2250
TK-LUX-200 DN200 360~3600
  代号 功能1
N 无温压补偿
Y 带温压补偿
  代号 输出型号
F1 4-20mA输出(二线制)
F2 4-20mA输出(三线制)
F3 RS485通讯接口
  代号 功能2
E1 1.0级
E2 1.5级
T 常温
P1 1.6Mpa
P2 2.5Mpa
P3 4.0Mpa
D1 内部3.6V供电
D2 DC24V供电
B1 不锈钢
B2 铝合金


产品质量保证,让你用的放心!用心保证质量!贴心服务!

大批量采购价格优惠!

本公司生产销售各类型的仪器仪表,有适合您的

您可以拨打电话进行咨询,有专人给您提供选型参考
