ZOY-4型氧化锆氧量分析仪

一、用途

ZOY-4系列氧化锆氧量分析仪是一种实用的自动化分析仪表。

能与各种电动单元仪表,常规显示记录仪表及DCS集散控制系统配合作用,可对锅炉、窑炉、加热炉等燃烧设备在燃烧过程中所产生的烟气含量进行快速、正确的在线检测分析。以实现低氧燃烧控制,达到节能目的,减少环境污染。

ZOY-系列氧化锆氧量分析仪有ZOY型氧化锆探头(一次仪表)和ZO氧量变送器(二次仪表)二部分组成。

二、工作原理

1、氧化锆锆管是一种金属氧化物,在高温下形成固态电解质具有传导氧离子的特性。被测气体

(烟气)通过探头过滤器,进入氧化锆锆管的内侧,参比气体(空气)通过自然对流进入探头氧化锆

锆管的外侧。当锆管内外侧氧浓度不同时,在氧化锆锆管内外两侧间会产生氧浓差电动势。(见图一)

这种氧浓差电动势可用奈斯特(Nerast)公式表示如下:

式中:EZ—气浓差电动势,单位mV

R—理想气体常数,8.314焦耳/度·克分子

T—工作温度K,273.16+T℃

n—参加反应的电子数,为4

F—法拉弟常数,96500库仑

PA—参比气体(空气)尝试取20.6%

PO—被测气体(烟气)浓度,单位%

在参比气体气体确定下,氧化锆探头输出的气深度差电动势Ez仅于探头工作温度

和被测气体浓度成函数对应关系。

2、氧量变送器主要作用就是将气化锆探头输出的气浓差电动势Ez转换成与被测

烟气含气量成线性关系的电流信号输出。

三、型号规格及技术指标

1、技术指标

①基本误差:<±2%F·S,仪表精度1级

②量  程:0~5%O2;0~10%O2;0~20%O2;0~25%O2

③本底修正:-20mV~+20mV

④被测烟气温度:ZOY-4型低于700℃(低温型)  ZOY-5型700~1000℃(高温型)

⑤输出信号:可扩展双路隔离输出,0~10mADC和4~20mADC,采取光电隔

离,直接和计算机联网。

⑥负载能力:0 ~1.2ΚΩ或0~600Ω

⑦环境条件:0~50℃;湿度<90%

⑧电  源:220V±10%,50Hz

⑨功  耗:变送器约8W,加热炉平均约50W

⑩响应时间:90%约3秒

氧化锆探头加热炉升温时间:约20分钟



2、规格尺寸

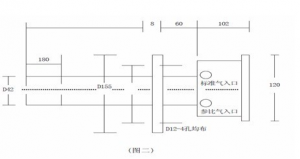

①氧化锆探头的外形尺寸:单位mm (图二)

L=400、600、800、1000、1200(尺寸可以定做)
