防堵耐磨型风速测量装置

回上一个页面
描述

描述

一、测量原理

基于毕托管差压测量原理,系统安装在管道上,其探头插入管内,当管内有气流流动时,迎风面受气流冲击,在此处气流的动能转换成压力,在迎风面管内压力较高,其压力称为”全压”;背风侧由于不受气流冲压,其管内的压力为风管内的静压力,其压力称为”静压”,全压和静压之差称为差压,其大小与管内风速有关,风速越大,差压越大;风速越小,差压也小。通过准确地测量出差压的大小,找出差压与风速的对应关系,就能正确地测出管内风速。BSFS-2

二、系统构成

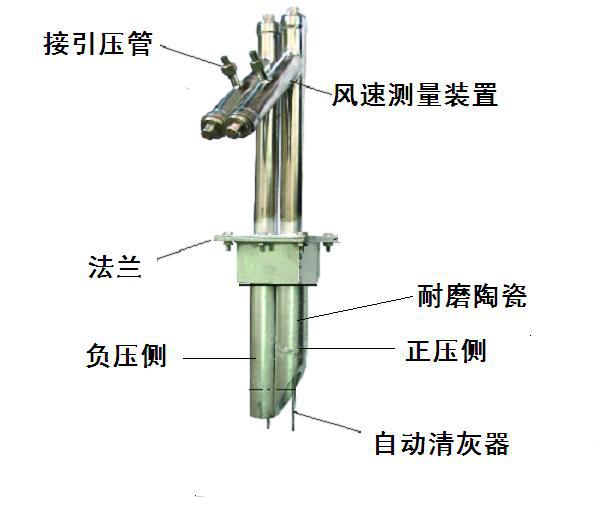

TKFVS-S型防堵耐磨型风速测量系统主要由自清灰防堵塞一次测量元件、引压管、差压变送器等组成。测量装置把风管内的风速转换成差压,通过引压管连接至差压变送器,差压变送器输出4-20mA电流信号,直接接入DCS系统中进行组态,如果不接系统,可以配二次表。

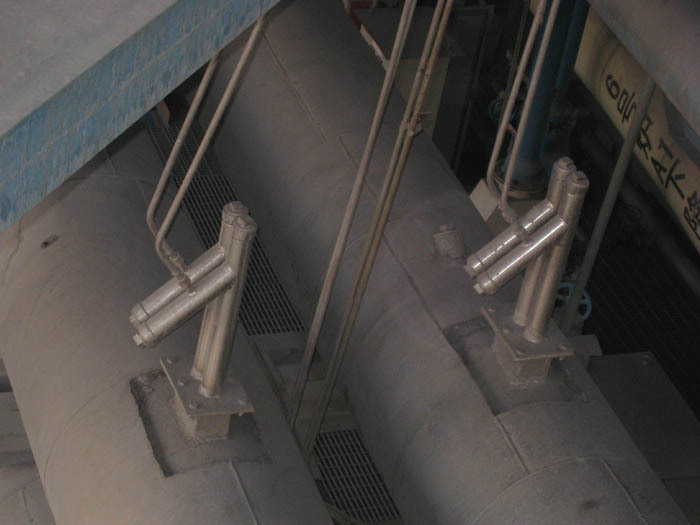

bsfs系统图2

三、系统特点

1、安装维护方便:采用插入式安装方式,法兰结构,安装和维护简单;

2、耐磨:测量元件的探头采用耐磨陶瓷,在高温下烧结而成;

3、防堵:在测量元件上配备有自清灰装置,防止堵灰情况发生,长期运行不易堵塞;

4、测量精度高:具有较高的计量准确度(系统误差≤1.5%)和良好的重复性,调节线性好,使用可靠性高。

5、等截面多点布置:对于较大的风道(如二次风速和三次风速),根据管道的大小,在风道截面上均匀地布置多个测量点,测得截面的平均差压,然后再计算出平均流速,测量更准确;

6、节能:风速测量装置阻力小,压力损失可忽略不计。

7、增设了自清灰装置,无需安装气源吹扫。

undefined

防堵耐磨型风速测量装置常规的价格是3000-6000元一台(含流量计和三阀组),根据测量管径大小,测量介质的温度,压力等参数不同,价格有区别,请联系客服选型报价,客服电话:0517-83308084,QQ:1846845881,微信:13196960992.
