单法兰压力液位变送器模拟型特点
● 准确度高
● 量程、零点外部连续可调
● 稳定性能好
● 正迁移可达500%、负迁移可达600%
● 阻尼可调、耐过压
● 无机械可动部件、维修量少
● 全系列统一结构、互换性强
单法兰压力液位变送器智能型特点：
●测量性能，用于压力、差压、液位、流量测量
●稳定性：0.25% 60个月
●量程比：100：1
●测量速率：0.2S
●小型化（2.4kg）不锈钢法兰，易于安装
●采用H合金护套的传感器，实现了优良的冷、热稳定性
●采用16位计算机的智能变送器
●标准4-20mA，带有基于HART协议的数字信号，远程操控

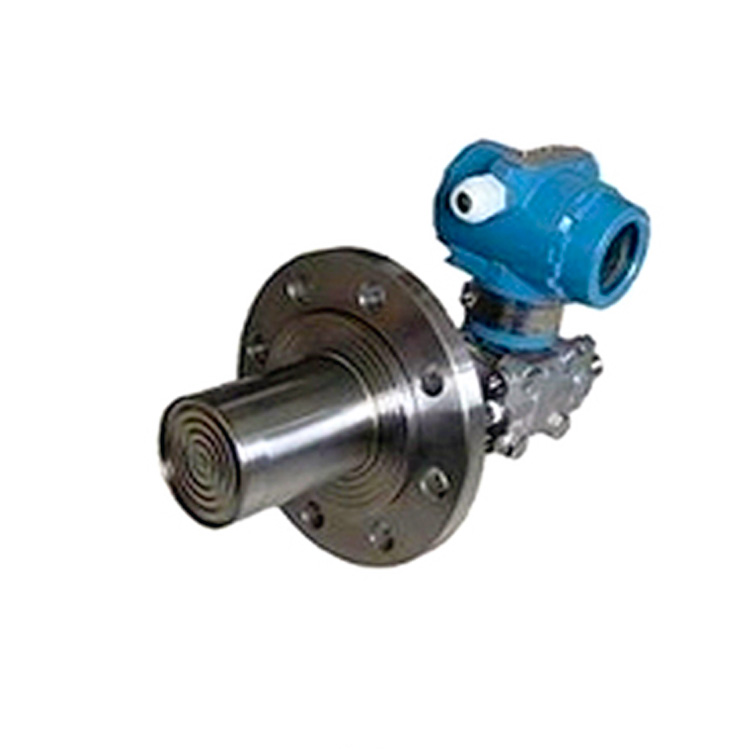

MAT1151/3351LT型法兰式液位变送器,可对各种容器进行准确的液位和密度测量，有平法兰和插入式法兰供选择，法兰有3英寸或4英寸，规格有1501b和3001b的法兰，也可根据用户定制法兰，法兰膜片材料可选。具体尺寸请咨询销售部或参看本公司相关样册。
测量范围
单法兰式液位变送器的选型方式
|
TK1151/3051LT
|
法兰式液位变送器
|
|||||||||||
|
代码
|
量程范围KPa
|
|||||||||||
|
3
|
0-1.3～7.5
|
|||||||||||
|
4
|
0-4-40
|
|||||||||||
|
5
|
0-40～200
|
|||||||||||
|
6
|
0-0.16～700
|
|||||||||||
|
代码
|
输出
|
|||||||||||
|
E
|
4-20mA
|
|||||||||||
|
S
|
智能式(HART协议）
|
|||||||||||
|
代码
|
公称直径尺寸(mm)
|
插入筒长度(mm)
|
高压侧隔膜片材料
|
|||||||||
|
A0
|
(3〞)80
|
平
|
316LSST
|
|||||||||
|
A2
|
(3〞)80
|
50
|
316LSST
|
|||||||||
|
A4
|
(3〞)80
|
100
|
316LSST
|
|||||||||
|
A6
|
(3〞)80
|
150
|
316LSST
|
|||||||||
|
B0
|
(4〞)100
|
平
|
316LSST
|
|||||||||
|
B2
|
(4〞)100
|
50
|
316LSST
|
|||||||||
|
B4
|
(4〞)100
|
100
|
316LSST
|
|||||||||
|
B6
|
(4〞)100
|
150
|
316LSST
|
|||||||||
|
C0
|
(3〞)80
|
平
|
哈氏C-276
|
|||||||||
|
C2
|
(3〞)80
|
50
|
哈氏C-276
|
|||||||||
|
C4
|
(3〞)80
|
100
|
哈氏C-276
|
|||||||||
|
C6
|
(3〞)80
|
150
|
哈氏C-276
|
|||||||||
|
D0
|
(4〞)100
|
平
|
哈氏C-276
|
|||||||||
|
D2
|
(4〞)100
|
50
|
哈氏C-276
|
|||||||||
|
D4
|
(4〞)100
|
100
|
哈氏C-276
|
|||||||||
|
D6
|
(4〞)100
|
150
|
哈氏C-276
|
|||||||||
|
E0
|
(3〞)80
|
平
|
钽
|
|||||||||
|
F0
|
(4〞)100
|
平
|
钽
|
|||||||||
|
代码
|
安装法兰
|
|||||||||||
|
A
|
3〞150lb
|
|||||||||||
|
B
|
4〞150lb
|
|||||||||||
|
C
|
3〞300lb
|
|||||||||||
|
D
|
4〞300lb
|
|||||||||||
|
代码
|
结 构 材 料
|
|||||||||||
|
法兰和接头
|
排气/排液阀
|
隔离膜片
|
灌充液体
|
|||||||||
|
22
|
316不锈钢
|
316不锈钢
|
316不锈钢
|
硅油
|
||||||||
|
23
|
316不锈钢
|
316不锈钢
|
哈氏合金C
|
|||||||||
|
24
|
316不锈钢
|
316不锈钢
|
蒙乃尔
|
|||||||||
|
25
|
316不锈钢
|
316不锈钢
|
钽
|
|||||||||
|
33
|
哈氏合金C
|
哈氏合金C
|
哈氏合金C
|
|||||||||
|
35
|
哈氏合金C
|
哈氏合金C
|
钽
|
|||||||||
|
代码
|
选项
|
|||||||||||
|
M1
|
线性指示表
|
|||||||||||
|
M2
|
LED显示表
|
|||||||||||
|
M3
|
LCD显示表
|
|||||||||||
|
B1
|
管装弯支架
|
|||||||||||
|
B2
|
板装弯支架
|
|||||||||||
|
B3
|
管装平支架
|
|||||||||||
|
D1
|
侧面泄放阀在压力室上部
|
|||||||||||
|
D2
|
侧面泄放阀在压力室下部
|
|||||||||||
|
不注
|
1/2NPT锥管螺纹接头
|
|||||||||||
|
C2
|
丁字形螺纹接头M20×1.5，带后部焊接Ф14
引压管的球锥连接头 |
|||||||||||
|
d
|
尺寸定做
|
|||||||||||
|
i
|
参数定做
|
|||||||||||
